Dienes和MO理论
烯丙基阳离子、烯丙基自由基和烯丙基阴离子的分子轨道
最后更新:2023年1月17日
烯丙基阳离子、烯丙基自由基和烯丙基阴离子的分子轨道如何绘制
绘制烯丙基(3个共轭p轨道)这样的π系统的分子轨道有点像建筑:首先建造房子(轨道)，然后用人(电子)填满它。
- 当一个π键的两个p轨道可以与相邻碳上的一个p轨道重叠时，由此产生的包含3个p轨道的“π系统”被称为烯丙基π体系
- 的烯丙基阳离子有3个p轨道两个π电子
- 的烯丙基自由基有3个p轨道三个π电子
- 的烯丙基阴离子有3个p轨道四个π电子
- 画出这些系统的分子轨道可以逐步完成。
- 的最低分子轨道(π1)将使所有三个p轨道以相同的相位和零对齐节点
- 的高能分子轨道(π3.)会有3个p轨道相反阶段和两个节点。
- 中能分子轨道有一个在中心原子上的节点。
- 一旦分子轨道图画出来，下一步就是用π电子填充它:两个对于烯丙基阳离子，三个对于烯丙基，和四个烯丙基阴离子。
目录
- 快速回顾:简单π键的分子轨道
- 分子轨道的形成规则
- 烯丙基阳离子，烯丙基自由基和烯丙基阴离子
- 烯丙基体系的分子轨道(N=3)
- 烯丙基体系中复杂的中间轨道
- 烯丙基阳离子的分子轨道(2电子)
- 烯丙基的分子轨道(3个电子)
- 烯丙基阴离子的分子轨道(4个电子)
- 结论:烯丙基体系
- 笔记
- (高级)参考资料和进一步阅读
1.快速回顾:简单π键的分子轨道
在上一篇文章中，我们展示了如何为典型的碳碳键建立分子轨道图。
我们看到:
- 分子轨道的数目等于原子轨道的数目。重叠两个原子(p)轨道产生两个分子(π或π)轨道
- 在能量最低的分子轨道上，p轨道的所有相都以相同的方式排列。换句话说，没有节点在p轨道之间。
- 能量随着节点数量的增加而增加(就像驻波一样)。最高能量的分子轨道有一个节点，在那里p轨道彼此之间改变了相位。

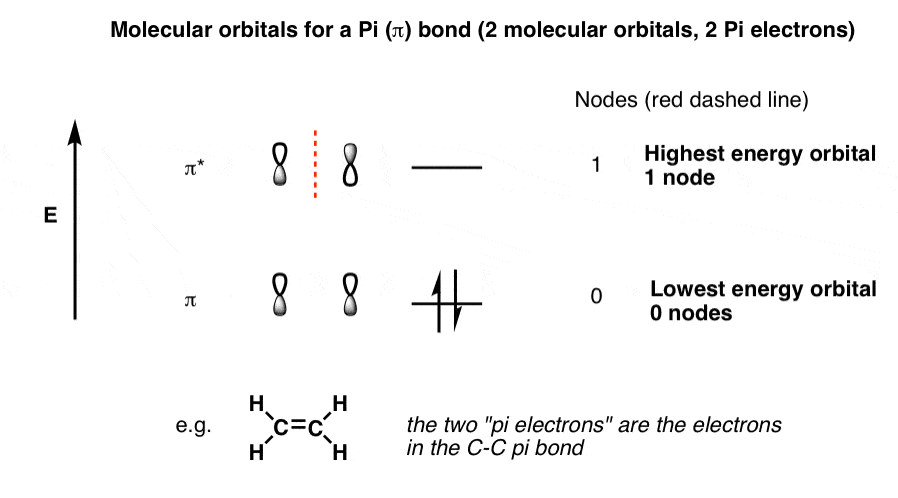

键的分子轨道是这样的:
画出单个键的分子轨道似乎很简单。但是如果我们加上a分子轨道图会发生什么第三p轨道的贡献?或者我们有一个相邻的双键，又有两个p轨道，总共有4个共轭p轨道?了解分子轨道发生了什么将使我们能够理解它们的能量，以及(稍后我们将看到)它们的反应性。
2.建立π分子轨道的规则的推广
我们可以利用在建立π键的分子轨道过程中所学到的经验，推广到建立包含N个分子轨道的更大的(线性)π系统。［注1］
- 对于N个原子轨道的系统，我们有N个分子轨道
- 能量最低的轨道总是有零节点(所有相位对齐)
- 能量次高的能级会有一个节点
- 再下一关，两个节点,
- 以此类推，直到最高能级n - 1节点(所有交替相位)
两个关键的教训。首先，p轨道的数目告诉你轨道的数目。其次，最低和最高能量的轨道是最容易画的:最低能量的轨道的相位都是对齐的，最高能量的轨道的相位都是交替的。我们会经常用到这个泛化。
让我们进入下一个阶段。三个分子轨道。我们称之为烯丙基系统。我们走吧!
3.烯丙基阳离子，烯丙基自由基和烯丙基阴离子
你听说过甲基，乙基，丙基和丁基;三个碳的单位是H2C = CH-CH2是“烯丙基”。烯丙醇,例如H2C = CH-CH2哦。
到现在为止，你可能已经遇到了烯丙基阳离子，烯丙基自由基，还是烯丙基阴离子?也许你已经学过烯丙基阳离子是“共振稳定”碳正离子，或者烯丙基自由基是“共振稳定”自由基?
在每个"体系"中烯丙基碳都有一个可用的p轨道共轭和相邻的PI键。另一种说法是烯丙基碳和键有共振，这样我们就能画出每个分子的共振结构。[我们不会在这里再做一次:我们在两篇文章中讨论过它，在这篇文章中共轭共振-如果你需要复习，可以回去阅读它，重新熟悉共轭，共振和轨道重叠。］
因为烯丙基系统有三个共轭的p轨道，它有多少个分子轨道?
三。(N = 3)
下一个问题。那3分子轨道是什么样的呢?假设你被问到以下问题:
"画出烯丙基阳离子，烯丙基自由基，和烯丙基阴离子的分子轨道"
(信不信由你，这是一个很常见的考试问题!)
你会怎么做?
烯丙基阳离子、自由基和阴离子它们都利用了相同的分子轨道框架．它们的不同之处在于它们所拥有的电子数(分别为2、3和4)。
知道了这一点，我们可以把这个问题分为两个阶段。
- 第一个画出轨道本身。
- 第二,用适当数量的π电子填充轨道。
我们开始吧。
4.烯丙基体系的分子轨道(N=3)
先画能量最低和能量最高的轨道
我们先画出轨道。最容易画的两个是能量最低和能量最高的轨道，我们先画它们。
- 的最低分子轨道将具有p轨道中相的完全对齐，并且它们之间为零节点。我们称它为π1，即能量最低的PI分子轨道。[我们也可以选择把“阴影”阶段都画在上面:它们是一样的]。

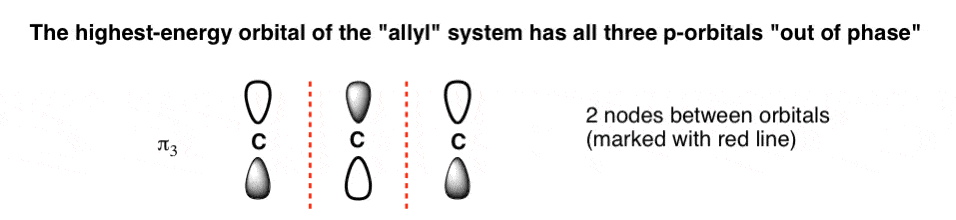

- 的高能分子轨道也很容易画:所有的相都将交替，使它(N-1) = 2个节点。我们称之为π3.，这是三个轨道中能量最高的π轨道。节点用红线标记。
5.烯丙基体系中复杂的中间轨道
中间的轨道π呢2？应该有一个节点，且能量介于π之间1和π3.

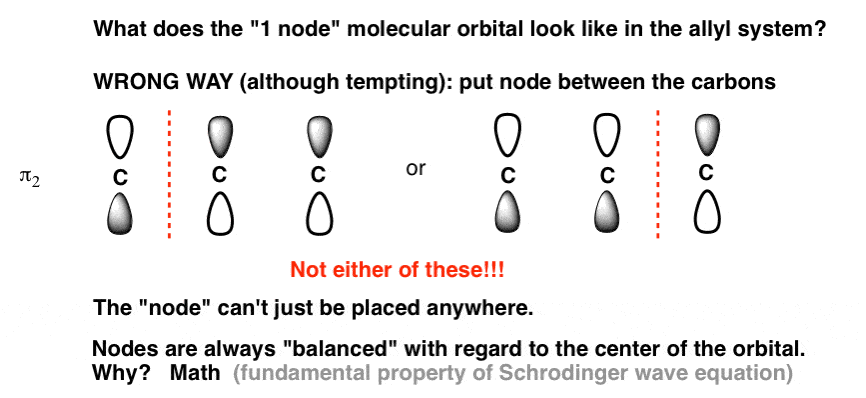

把这个节点放在哪里?如果你像我一样，画轨道的第一个诱惑可能是在其中一个碳之间画一个节点，得到的轨道是这样的
这其实是不正确的!
为什么?这是个好问题，答案并不明显。事实证明，由于薛定谔方程的数学工作方式，节点总是相对于轨道中心“平衡”。节点不能随便放在任何地方;当有一个节点时，它必须站在中心。[顺便说一下，这是MO的一般特征，其中贡献轨道的数量是奇数，例如N=3, N=5, N=7……第一个节点将在中心碳上。]
节点在中间!
这意味着节点是直接在中间的碳上。
很奇怪,对吧?这到底是什么意思呢?这意味着在分子轨道上中心碳原子的电子密度为零。为了我们的目的，我们不需要进一步深入细节，但我在这里写了一个注释，它给了我们一些关于反应性的线索。［注2］

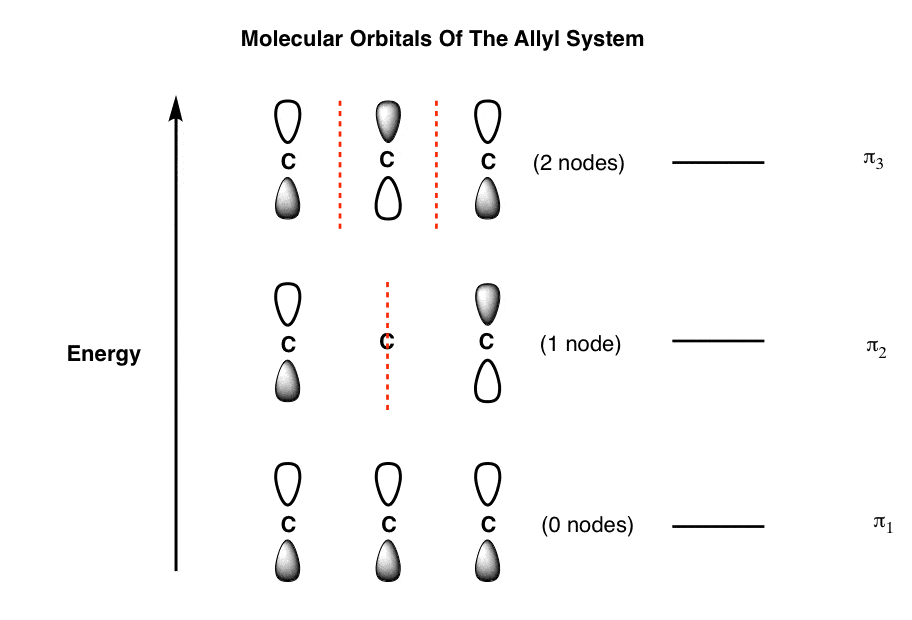

现在，如果我们把这些轨道按能量排列在一起(最稳定的在底部)，我们就得到了烯丙基体系的轨道图。
这只是烯丙基体系中轨道的框架。这不是具体的到烯丙基阳离子、自由基或阴离子，因为这三种物质所拥有的π电子数量不同。
现在，让我们用电子填充轨道。
6.烯丙基阳离子的分子轨道(2电子)
在烯丙基正离子中，我们总共有2个电子:在下面的共振形式中，我们看到键上有两个电子，烯丙基碳上没有电子。

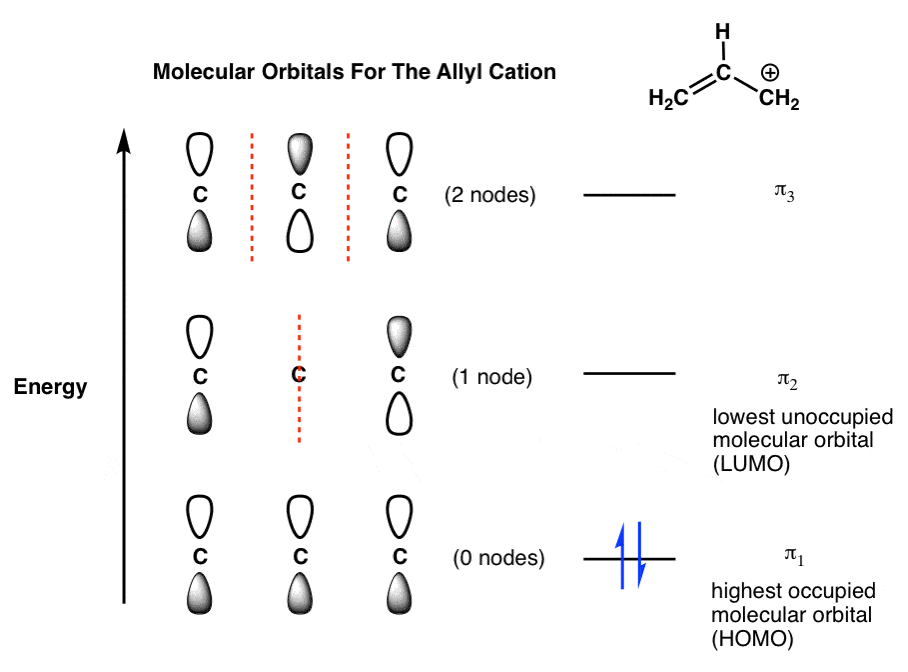

当我们用两个电子填充烯丙基轨道时，从底层开始，我们得到以下结果:
请注意，烯丙基阳离子的“最高占据”分子轨道是π1-系统中能量最低的轨道。“最低未占据”的分子轨道是π2．
我们通常将“最高已占据分子轨道”简称为HOMO，“最低未占据分子轨道”简称为LUMO。它们通常被称为“前沿”分子轨道，是反应中大多数活动发生的地方，我们将在以后的文章中看到。
7.烯丙基的分子轨道(3个电子)
烯丙基呢?这里有3个电子，两个在键上，第三个在半满的p轨道上。

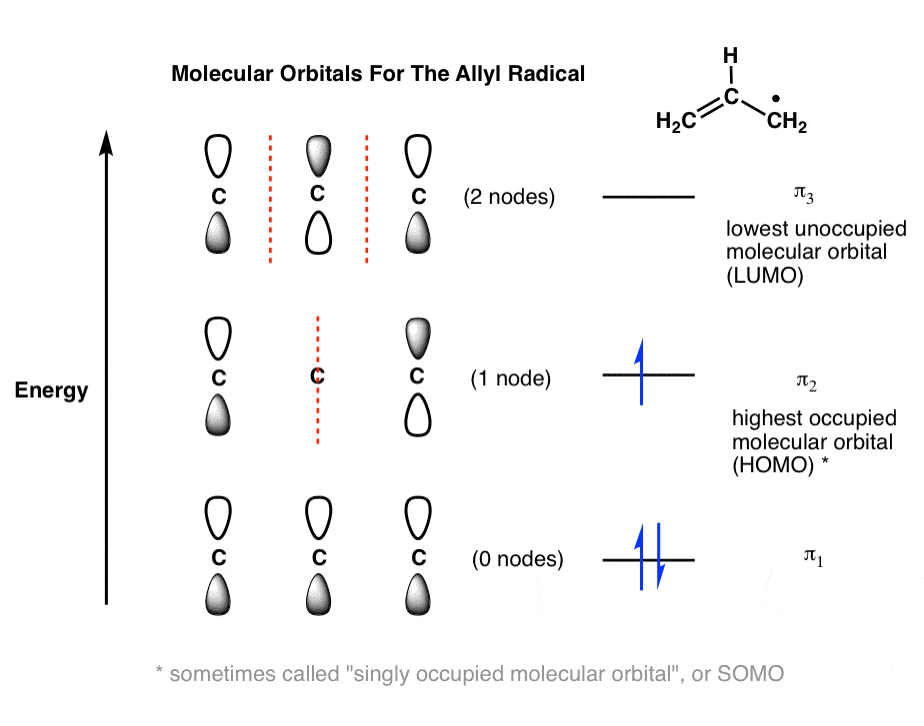

第三个电子在哪里?当然是在第二高的轨道上。成π2它!
这就得到了一个半满π2，也就是新的HOMO，和π3.现在变成我们的“LUMO”。［我不想给你们添乱，但有时像这样半满的分子轨道被称为"单占据分子轨道"或SOMO。在这个阶段不是特别重要]。

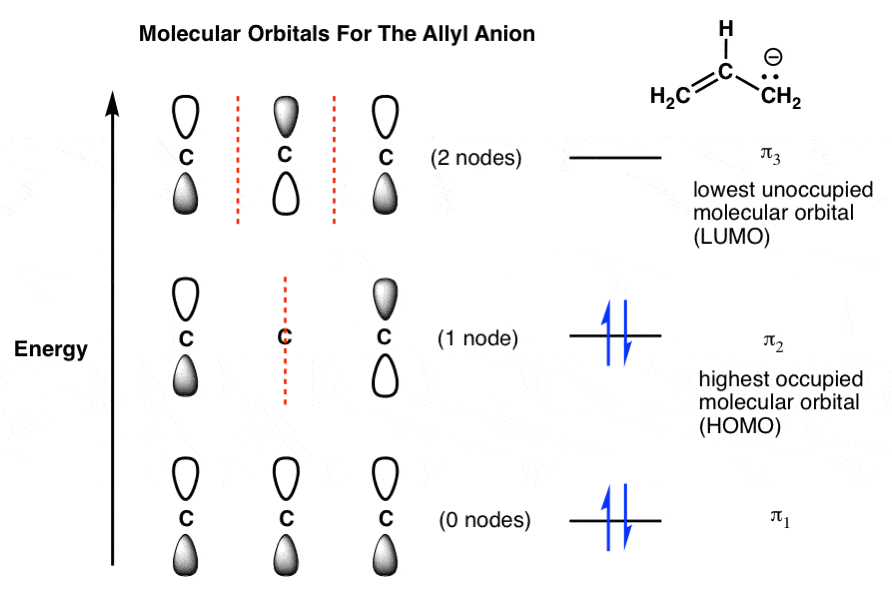

8.烯丙基阴离子的分子轨道(4个电子)
烯丙基阴离子呢?这里有4个电子，两个在键上，还有两个孤对在末端碳上。填满π2．
HOMO是π2LUMO仍然是π3.．

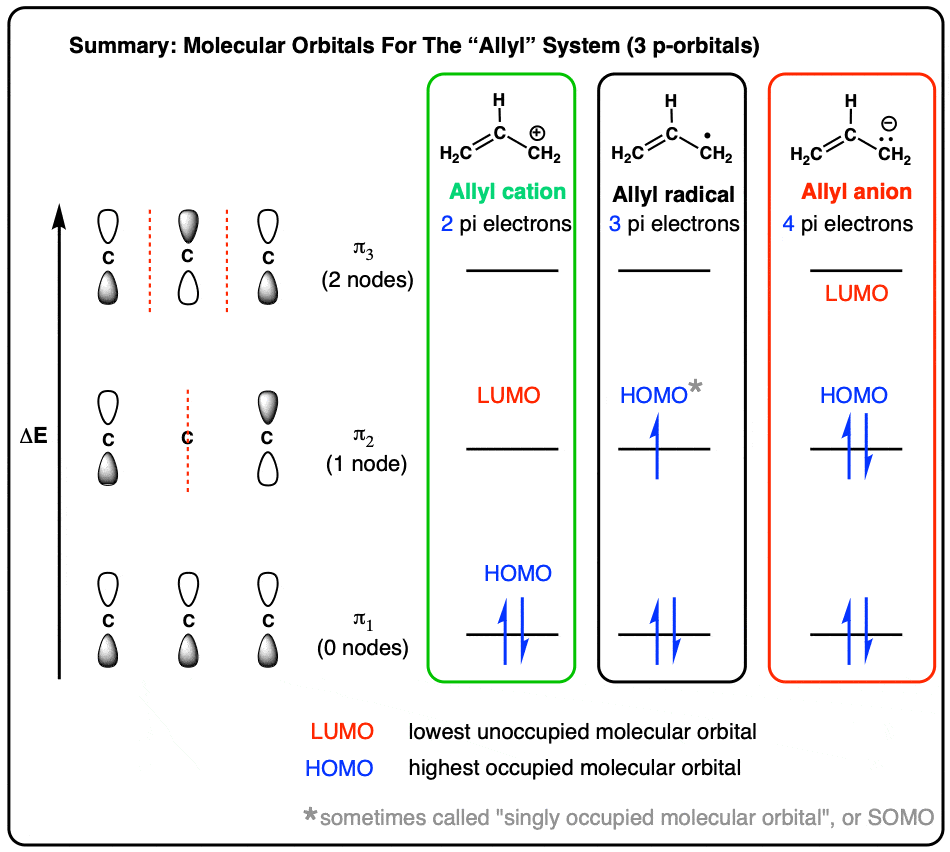

这令人满意地显示了烯丙基阳离子、自由基和阴离子的分子轨道。
9.结论:烯丙基体系
在这里，我们展示了如何扩展分子轨道的一般原理，我们在建立π键(N=2)的分子轨道到烯丙基系统(N=3)。重点如下:
- N原子p轨道产生N分子轨道
- Nth分子轨道有N-1个节点。(例如，烯丙基体系中的第3个MO有(3-1 = 2)个节点。
- 当要求画分子轨道时，一个好的经验法则是从能量最低和最高的分子轨道开始．能量最低的分子轨道有0个节点(所有p轨道相位差)，能量最高的分子轨道有(N-1)个节点(所有p轨道相位差差)。
- 在画出所有的分子轨道之前不要向系统中添加电子。
在下一篇文章中，让我们看看丁二烯体系(N=4)的分子轨道。
笔记
注1．根据经验，对于“Nth“分子轨道将有N-1个节点”最适用于线性分子。环分子(如苯)遵循同样的一般原理，但由于对称性会有“节面”。例如，苯的最低能量MO为零节点，但苯的次高能量MO为“双简并”，这意味着有两种方法可以画出一个单节点平面。更多的在这里．我们将在另一篇文章中讨论这个问题。
注2。[高级注释:节点位于π中心的一个结果2自由基中碳(C-2)的电子密度为零。这与我们所观察到的烯丙基的反应性是一致的——它们在末端(C-1或C-3)反应，而不是在中间碳(C-2)反应。］

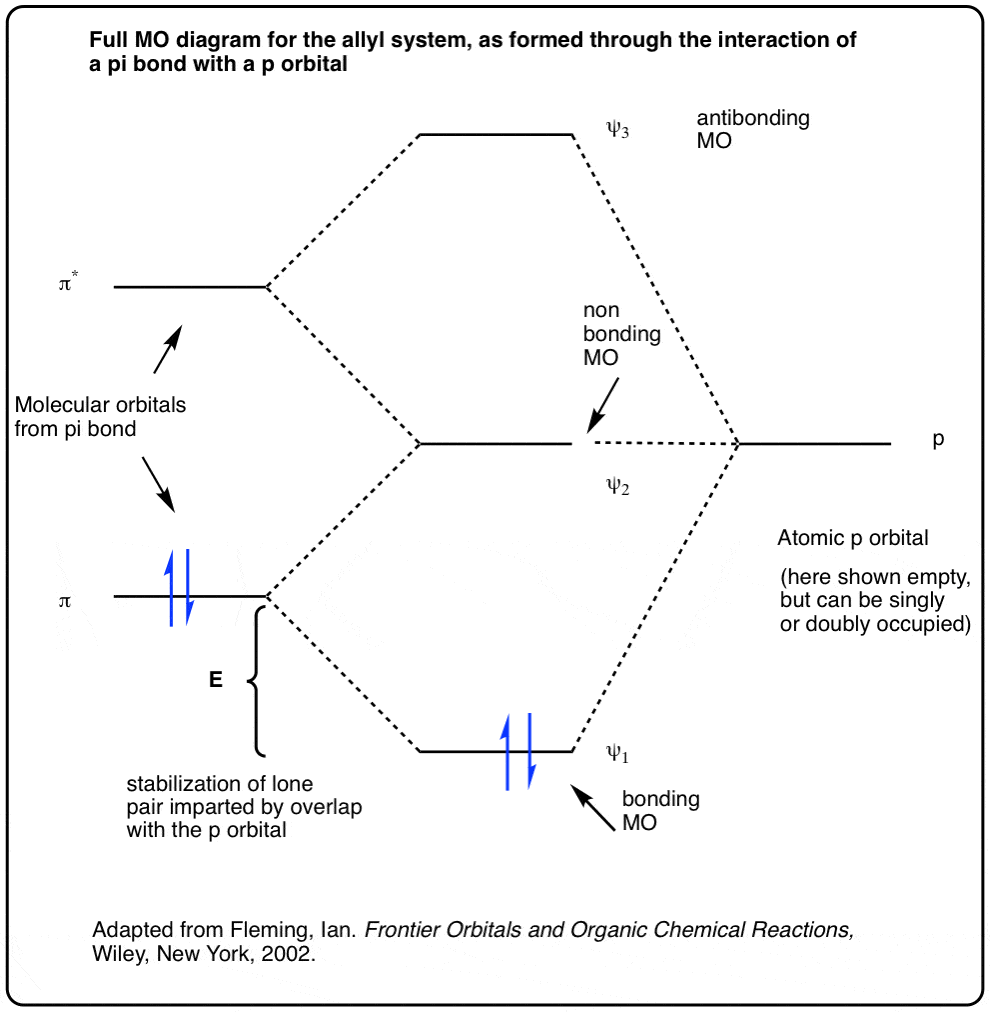

注3。这里是最后一个(高级)脚注，只有极度好奇的人才应该看看。它展示了烯丙基体系的3个分子轨道是如何通过两个π分子轨道和一个p轨道相互作用形成的。这导致π轨道能量的降低(导致能量E的稳定)和π*轨道能量的提高。p轨道的能量保持不变;在成键和反键之间的能量中间，它被称为“非成键”分子轨道。
改编自伊恩·弗莱明的《前沿轨道与有机化学反应》。
(高级)参考资料和进一步阅读
这一主题在几本教科书中都有涉及，关于这一主题的最佳信息来源是书籍。
- 小斯特莱特维泽有机化学家的分子轨道理论；威利:1961年，纽约。
- 弗莱明,我。前沿轨道与有机化学反应“，；威利:1991年，纽约
- 小斯特威瑟分子轨道计算的补充表，卷2；帕加蒙出版社:牛津，1965年
- 轨道相互作用立体化学路径的识别
Kenichi福井
化学研究纪要19714(2), 57 - 64
DOI：10.1021 / ar50038a003
本文在前沿分子轨道理论和“Woodward-Hoffmann”规则的背景下讨论了丁二烯的分子轨道。福井教授于1981年与Roald Hoffmann教授共同获得诺贝尔化学奖，以表彰他对前沿分子轨道理论(FMO)的发展做出的贡献。 - 2.双键共面性能量偏好的检验。丁二烯、丙烯醛和乙烯胺的比较
Kenneth B. Wiberg, Robert E. Rosenberg和Paul R. Rablen
美国化学学会杂志1991年,113(8), 2890 - 2898
DOI：10.1021 / ja00008a016
本文研究了丁二烯和等电子分子乙烯胺和丙烯醛的MO。丁二烯具有沿C2-C3键旋转的障碍，这是由MO理论预测的。
