丁烷的很多很多画法

分子可以用很多不同的方式来画

在Org 1早期，你需要培养的技能之一是学习画分子的不同惯例。

我们以丁烷为例。老实说，丁烷是个很无聊的分子。它是连续的4个碳。仅此而已。

然而，即使是像丁烷这样简单的分子，也可以用很多不同的方式来表示。这篇文章的重点是演示许多合理的方法(以及一些荒谬的方法)。

首先，我们有三个标准命名约定。

• 的线键绘制-第一种学习方式:清晰，直接，但要长。
• 的浓缩的形式-简单分子有用，文字处理友好- CH_3.CH₂CH₂CH_3.．
• 线图-最简单、最快、最有效的画分子的方法。每条线都描绘了一个碳碳键，这意味着链上的每个“扭结”(包括尖端)代表一个碳原子。这里的诀窍是要认识到碳氢键是“隐藏的”——这意味着即使它们没有画出来，你也应该知道它们仍然在那里。（看到帖子:隐藏的氢，隐藏的孤对，隐藏的反离子）

但是，您很快就会看到，这些约定没有严格遵守是很常见的。例如，我知道许多化学家不愿把甲基描绘成一条直线，因为他们担心甲基可能会被完全忽略，或者被误认为是氢[顺便说一下，我在这个网站上经常这样做——希望它不会引起任何混乱]。

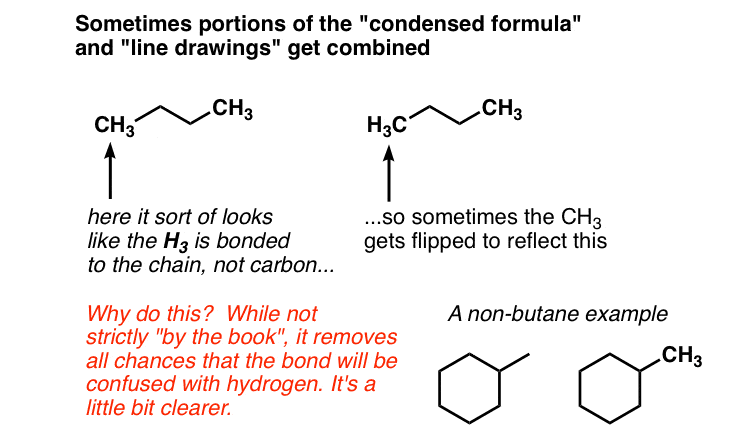

有时你会看到像下面这样的图，这是线条图和缩合分子式的混合。

注意CH_3.也可以画成H_3.C，因为这样就能更清楚地看出这个碳连着链的其他部分。这些分子完全相同——完全相同——但纯粹出于审美目的，用不同的方式书写。

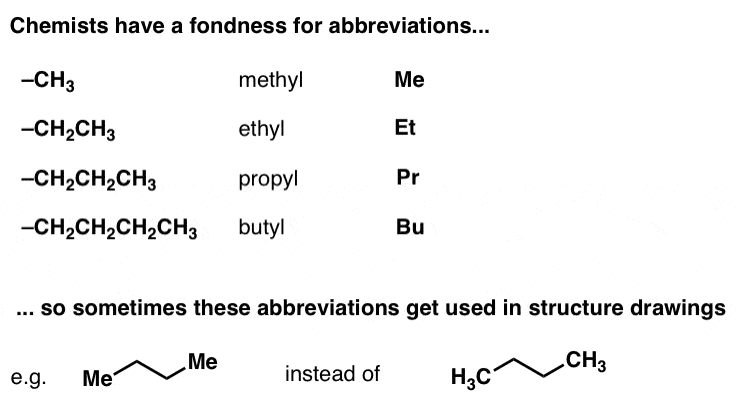

当然，从这里开始就变得更加复杂了。CH的_3.“基团”经常出现，所以我们有一个通用的缩写“Me”来表示甲基。不要与金属混淆。这是不同的。我们还可以使用乙基(Et)、丙基(Pr)、丁基(Bu)等的缩写。

所以替换CH_3.对于“我”，我们可以画出下面的图。

注意，虽然这样做很荒谬，但Et-Et也可以用来表示丁烷，Bu-H也可以。很可笑，因为有很多更好的方式来描述它，但严格来说，它们仍然代表丁烷。

当我们试图用3D描绘这些分子时，情况会变得更加复杂。

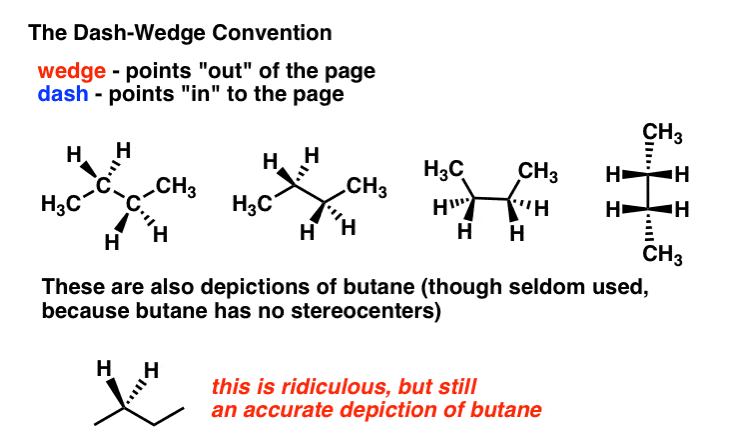

破折号惯例是我们在平面页面上描绘3D分子的方法。一个楔形的键指向页面的“外面”——如果你戴着3D眼镜，你几乎可以想象伸出手在你面前抓住它——而虚线键表示指向远离你的键，在页面后面。

我们也可以用这条线来描绘碳骨架，同时用破折号和楔子来描绘与氢的化学键，从而在3D中描绘它们。这需要一些练习来确保碳原子被正确地表示为四面体。

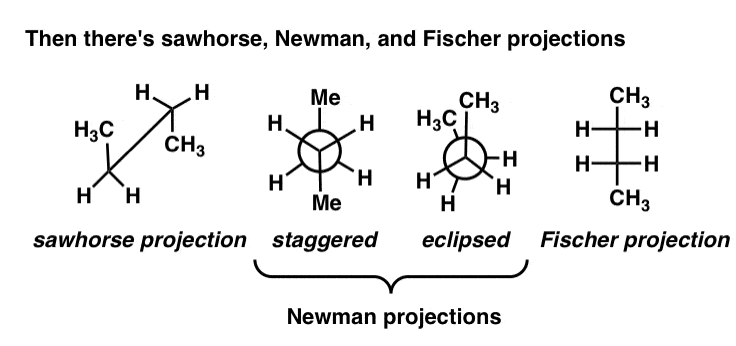

最后是预测——锯木架，纽曼和费舍尔预测。

的锯木架投影是一种侧面描述分子的方式，它清楚地显示了我们通过键旋转获得的不同方向(即构象)。这是一种比纽曼式更容易理解的形象化构象的方法但可能没有纽曼式那么有用所以用得不多。

的纽曼式和锯木架的不同之处在于它是正面的，我们沿着其中一个碳碳键看，而后面那个除了它的键外，其他的视图都是模糊的。你可以想象这就像我们看到的日食一样，月亮完全挡住了我们对太阳的视线，只有日冕在边缘突出。纽曼投影法的目的是使构象更容易形象化。（看到帖子:将纽曼转换为线形图）

的初衷费歇尔投影是为在平面页面上轻松描绘3D分子提供了一种惯例，但这在很大程度上已被楔形和破折号图所取代。虽然费舍尔投影通常不用于丁烷这种缺乏立体化学性质的无聊分子，但你仍然可以看到它用于糖这样的分子。在课本的前几章里你肯定会遇到。（看到帖子:确定费舍尔投影上的R/S）

的底线我们必须明白，即使是像丁烷这样的简单分子也可以用多种方式来描述，尽管你刚开始只知道这三种简单的绘图的类型(线条键合、浓缩和线条图)有很多混合形式。此外，一旦立体化学开始发挥作用，就需要担心破折号和楔形，以及锯木架、纽曼和费舍尔投影。

只是要注意

1. 每一个惯例代表
2. 常用的缩写(Me, Et, Pr, Bu..)
3. 每个公约的目的/用途

你应该会没事的。

---
