猫,第3部分:纽曼的预测

最后更新:2019年3月27日|

你知道说“有一个以上的皮肤一只猫”从何而来?我也不。但我知道一件事:有一个以上的方式画猫构象。

上次我介绍了猫线路图展示了我们可以使用它来描述这些三维生物在一个二维的页面。猫线路图的另一个名字是“Line-Wedge”图,因为我们使用楔形描述页面的部分出来,正常的线条描绘的部分页面的平面上,和破折号显示部分指向的页面。

现在我可能让您,而任意选择从侧面图。你是对的。事实上,根据你的观点,你可以在几种不同的方式描述一个三维的猫。

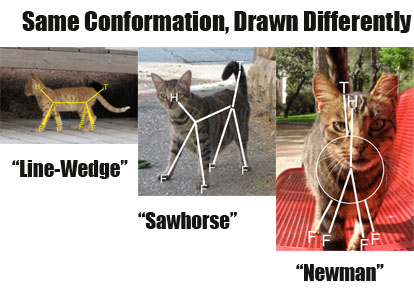

这里是三个不同的猫的照片,都是相同的构象。这些构象之间的唯一不同是我们选择的角度来描绘它。

如果我们描述它从上面和一个小方面,我们有什么可以称为锯架式。我叫它锯木架,因为它就像一个。注意取代基的线条和(H =头,T =尾巴,F =脚)清楚地表明方向。

现在,另一种方法描述构象是前视图。在这里,您会注意到,脊柱(“中轴线”)是隐藏的,当我们查看构象从前面。(注:这是任意的,我也可以描述相同的照片,但我不会把猫屁股的照片。这将是生病)。除了给我借口,甚至把可爱的猫在我的博客上的照片,这个描述有一些优势,我们很快就会看到。我称之为以来纽曼式猫特别是属于我的邻居Schlomo纽曼,他只允许我拍照,我给他的知识产权。我也给他买一公斤很昂贵的鹰嘴豆泥,但那是另一回事了。

纽曼式是一个特别聪明的方式来描述猫构象,如果我不这么说自己。的主要优势之一是它很清楚的相对方向的脚,头,尾在给定构象是这样的。

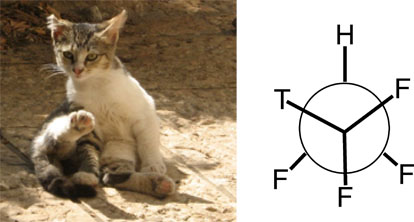

这是另一个例子:

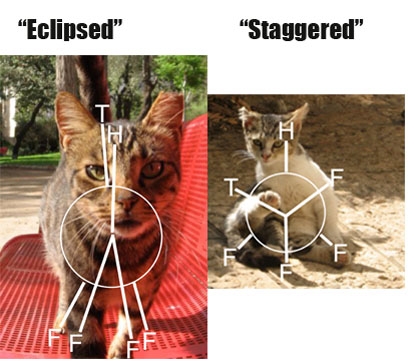

让我们看一下两个并排构象:

注意这两只猫的纽曼式的区别。投影不太相同的(从前面一个是,一个从后面),但是他们表现出的中心轴旋转60度。在左边的方向,每个脚前平面的脚,头是在同一个平面上的尾巴。自从在前面部分(头和两个脚)阻挡我们的零件背面(尾巴和两英尺)我们可以称之为黯然失色构象。

现在看一下构象在右边。(虽然不是最好的照片,我承认)的部分在前面不模糊的部分在后面。因为一切都是抵消在60度角,为什么不叫这个交错构象。

纽曼很酷的一件事是,它使得图旋转。它给了我们另一个猫的理论模型,我们可以操纵在一个页面上,而无需做实际的事情。Schlomo坚持要我没有尝试与他的猫“有趣的东西”,我的意思是不旋转周围任何奇怪的角度。所以我们只能在纸上如果没有一只猫的照片。

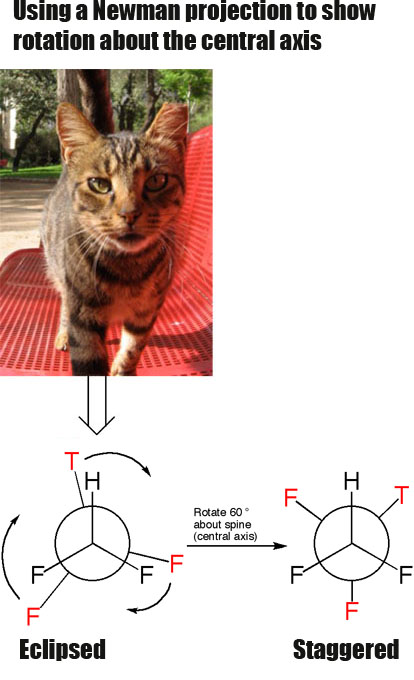

你可以将黯然失色构象交错,只要保持一个相同的一半(前面部分,在我们的示例中)和旋转60度的一半。这给了我们交错构象。

在我看来这使得旋转有点容易想象比猫线路图。但它仍然是一个有价值的技巧,学习如何把两个。

现在让我们得到更多的书呆子。如果我们拿出一个量角器可以测量的角度参与并开始获得更多的定性的理解之间的区别这两个方向。

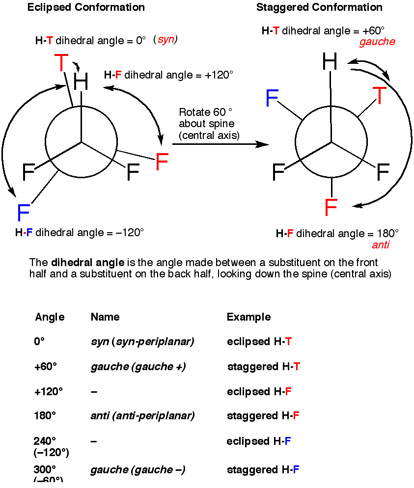

让我们定义一个角,反角,作为角度由一个取代基(即头(H)、尾(T)脚(F))在前面一半一半,一个在后面,我们目光沿中心轴(脊柱)。我们选择一个取代基作为参考,然后测量角度。让我们选择头部(H)作为参考。

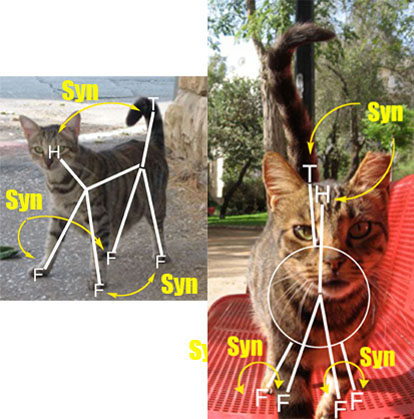

例如在黯然失色构象以上,尾巴(T)和头部(H)是在同一个平面上。他们就像分钟和小时排队的手做午夜:这里的二面角是0°。因为它们的年代ame年代ide,我们叫它年代yn。接下来的二面角角度检查黯然失色构象的头,两脚之间:他们分别是+ 120°和-120°。

现在让我们看看交错构象。在这里,脑袋和尾巴是60度之间的角度顺时针(+ 60°)。因为这是有点怪异,像是穿着淡黄绿色的上衣,粉色的裙子,让我们给它一个奇怪的、俗气的和荒谬的名字——就像“不善交际的”。头和脚之间的取向是-60°(或如果你喜欢+ 240°)。这也是“不善交际的”。最后,让我们看看头部(H)和另一只脚(F);他们有一个180°的二面角。因为它们两边,我想称之为“相反”,但让我们继续一些深奥的术语和调用构象”反”。

所以这个术语我们可以开始给许多奇怪的构象的名字你会看到猫领养。我们可以使用wedge-line、锯木架或纽曼预测显示猫构象和这些名称适用,无论我们如何吸引他们。像这样。

最后的测试你的猫的术语:应用程序。试试这个,下次你在家里。

室友:家伙和你的猫是什么?

你:姜显然是饿了。她黯然失色构象和她的头和尾巴是syn-periplanar。

室友:干嘛呢

在下一篇文章:猫,第4部分:Enantiocats
